犁刀混合机

产品概述：一、设备概述犁刀混合机由圆筒体、传动机构、犁刀、飞刀四部组成；工作时，犁刀做圆周运动，物料被犁刀刀面分流成两个方向形成双向物料流，与两侧犁刀分流过来的物料相互交叉形成对流，当物料流经高速飞刀时又被高速飞刀叶片剪切和抛洒，从而在较短时间内达到均匀混合。本…

0519-8890 6789

在线咨询

产品详情视频集锦图片集锦

一、设备概述

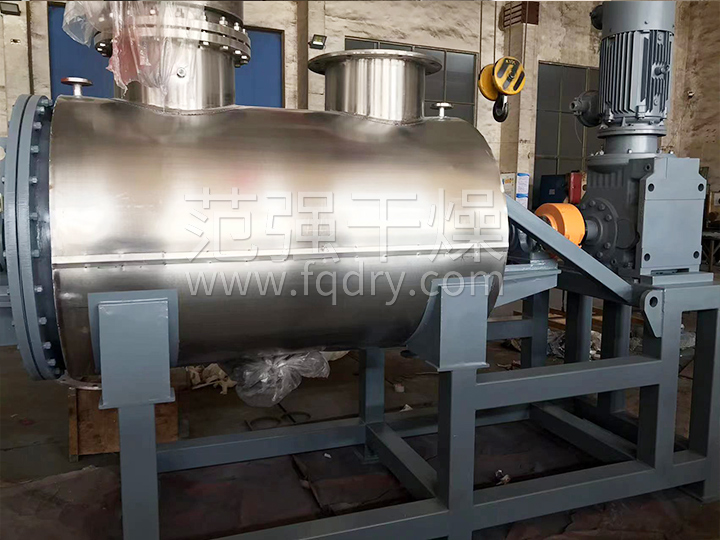

犁刀混合机由圆筒体、传动机构、犁刀、飞刀四部组成；工作时，犁刀做圆周运动，物料被犁刀刀面分流成两个方向形成双向物料流，与两侧犁刀分流过来的物料相互交叉形成对流，当物料流经高速飞刀时又被高速飞刀叶片剪切和抛洒，从而在较短时间内达到均匀混合。本机的混合精度高，混合时不产生离析，尤其对于容易团聚的物料，可以起到解聚和打散的作用。

二、设备原理

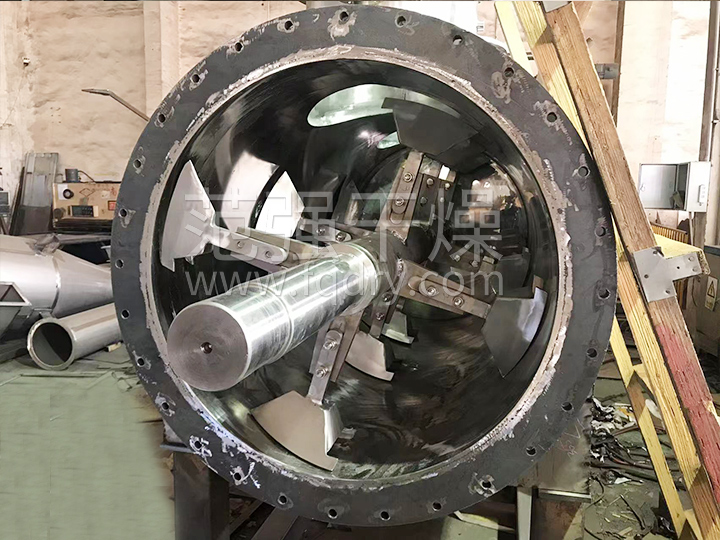

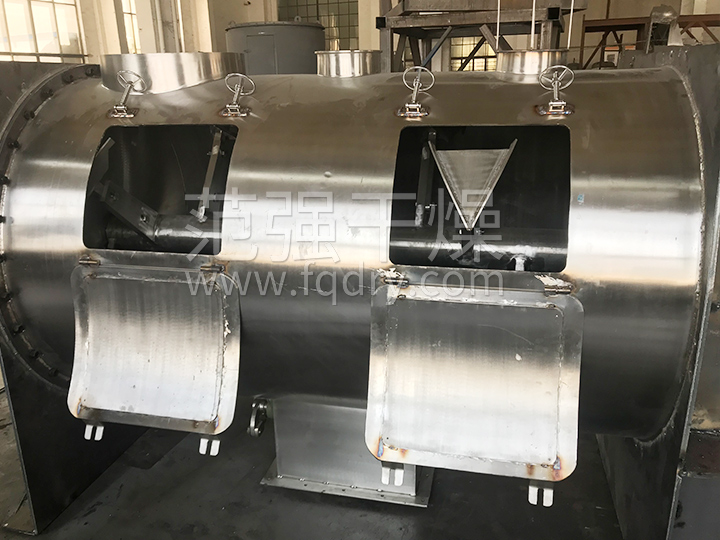

该设备由一根水平主轴、静平衡合理分布的搅拌犁头或者桨叶共同组合成搅拌部件，圆柱形筒体上包含一个或多个进料口，一个排气口，一个中心出料口等，筒体的两个端面分别由两侧立板与其固定，行业中往往选择多组飞刀一起加入混合工艺中，而动力驱动系统与筒体是分体设计。该机型在犁头和飞刀刀片的共同作用下使粉料产生了一个离心抛洒对流的运动，短时间内互相充分混合。

三、结构特点

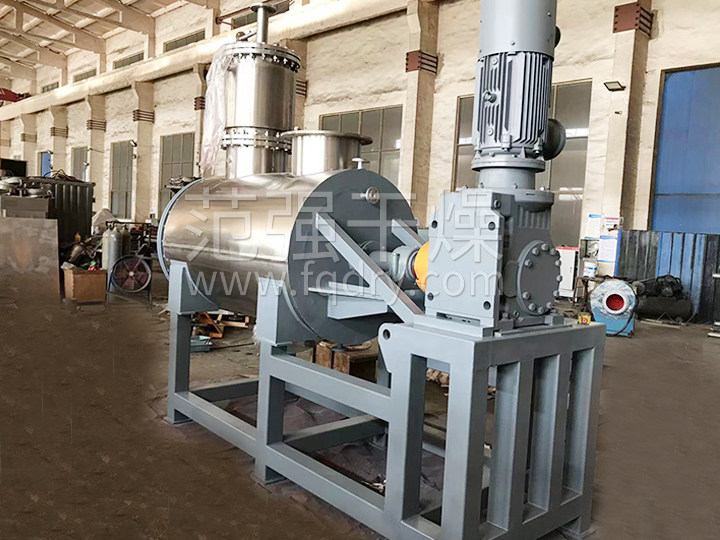

1）驱动：设备采用齿轮减速机直联驱动，扭矩大、可靠性高、噪音小。大型设备采用齿轮减速机加皮带传动，可以在出现意外情况时保护传动部件。

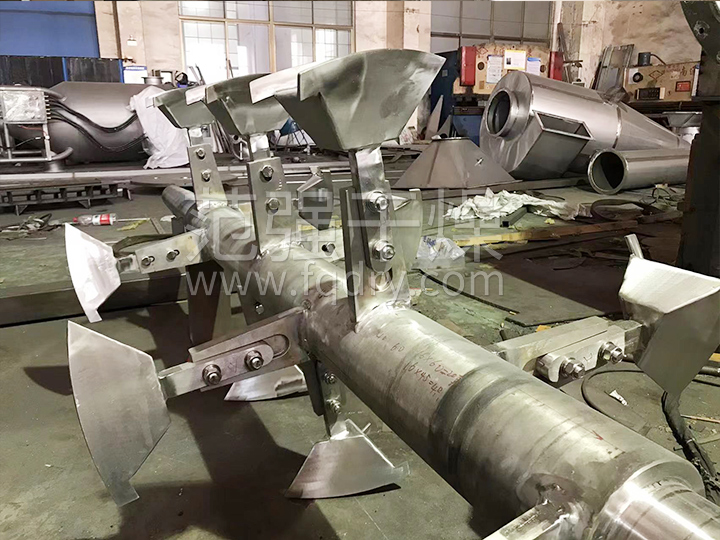

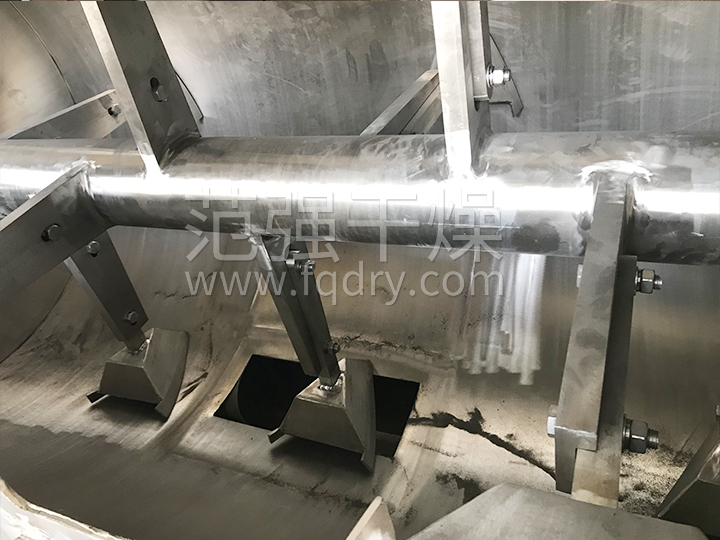

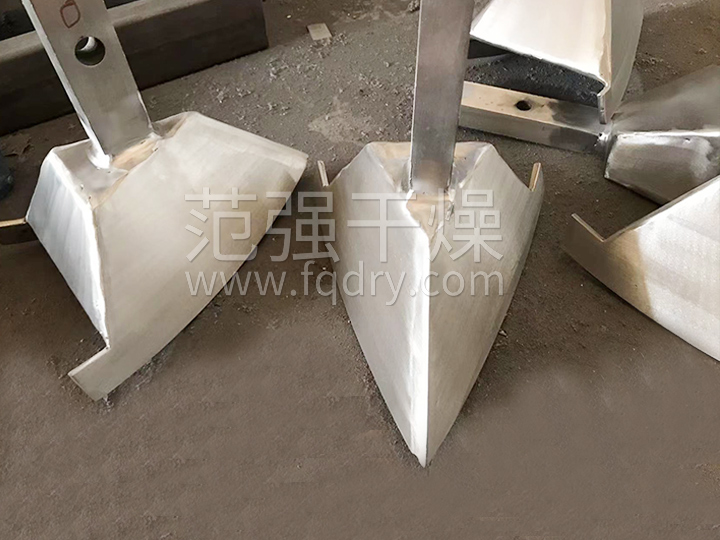

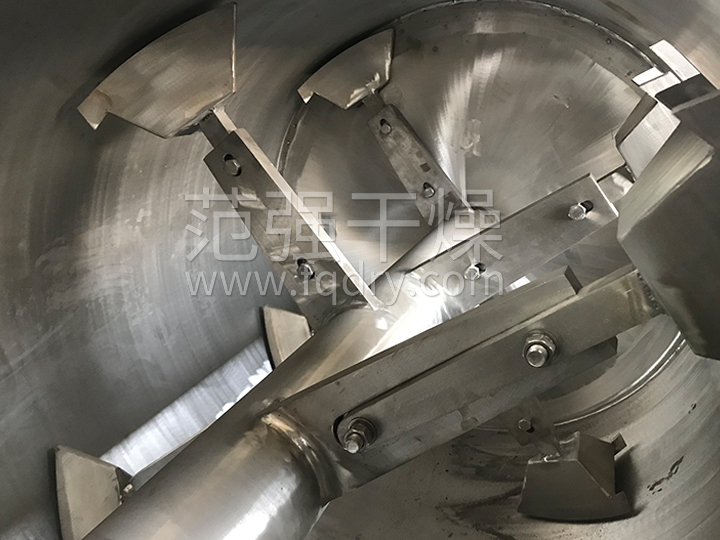

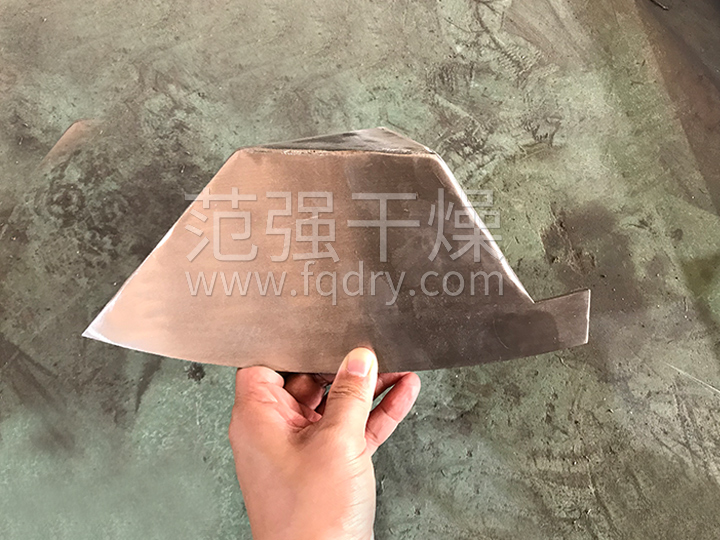

2）犁刀：筒内均布的犁刀在高速运转时对物料除了轴向分散作用以外，还可带动物料沿圆形简体作圆周流动。

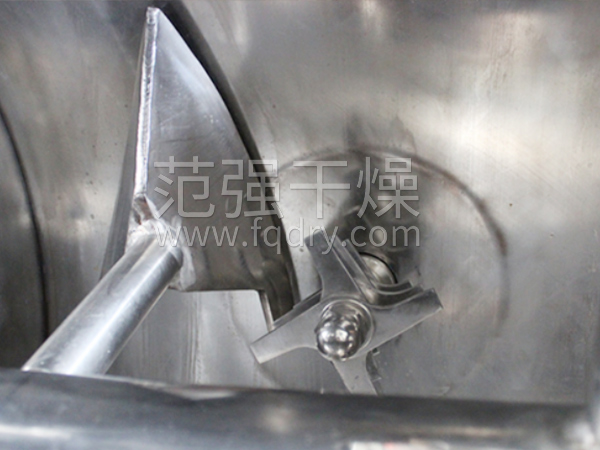

3）飞刀：筒内均布的飞刀在高速运转时对物料除了轴向分散以外，还可带动物料沿圆形简体作圆周流动，中间的飞刀起到辅助混合对结块料分散解聚的作用。多层刀片的飞刀组与电机直连，标准转速一般为1440r/min。

4）加液混合：在飞刀上方可增加雾化喷嘴，实现加液混合，由于此位置物料在飞刀剪切下聚集密度较小，雾化后的液料更容易进入与粉料穿插混合。

5）夹套：可在混合机筒体外增加夹套，通过向夹套内注入冷热介质来实现对物料的冷却或加热；冷却一般泵入工业用水，加热可通入蒸汽或电加热导热油。

6）出料：形式一般为气动球阀，圆弧阀门紧密嵌入筒内，减少物料堆积和混合死角现象，可靠的边条式密封，保证在频繁的开关中无泄漏现象。

7）主轴密封：填料密封加机械密封，这种密封形式可有效隔阻轴端漏料。

四、设备应用

犁刀混合机适用于粉料、颗粒与粉料、粉料与少量液体和混合，广泛应用于化工、陶瓷、消防药剂、硬质合金、摩擦材料、耐火材料、干粉砂浆及矿山等行业。该机对混合物适应性广，对容易团聚的物料可以起到解聚和打散的作用。本机还可以根据用户根据用户的要求制作加热、冷却、正压、真空等各种特殊形式。

五、技术参数及设备尺寸

规格		FQLDH	FQLDH	FQLDH	FQLDH	FQLDH	FQLDH	FQLDH	FQLDH	FQLDH
型号		0.5	1	2	3	4	6	8	10	12
装料系数		0.4～0.6
功率（KW）	主机	7.5	11	18.5	30	37	45	45	55	75
功率（KW）	飞刀	2×1.5	3×2.2	3×3	3×3	3×4	3×4	4×4	4×4	4×4
主轴转速（r/min）		～85	～63	～63	～63	～50	～50	～42	～33	～33
飞刀转速（r/min）		1440
进料口尺寸		2×Ø300	2×Ø300	3×Ø300	3×Ø300	3×Ø350	3×Ø350	3×Ø350	3×Ø350	3×Ø350
出料口尺寸		Ø150	Ø150	Ø150	Ø200	Ø200	Ø250	Ø250	Ø300	Ø300
～长（L）		2680	3160	3865	4165	4678	5190	5360	5880	6140
～宽（W）		1037	1330	1404	1504	1570	2105	2310	2310	2460
～高（H）		1150	1166	1637	1737	2040	2360	2540	2540	2690
～设备重量（kg）		1080	1850	2100	3050	4300	7300	8365	9250	10660
